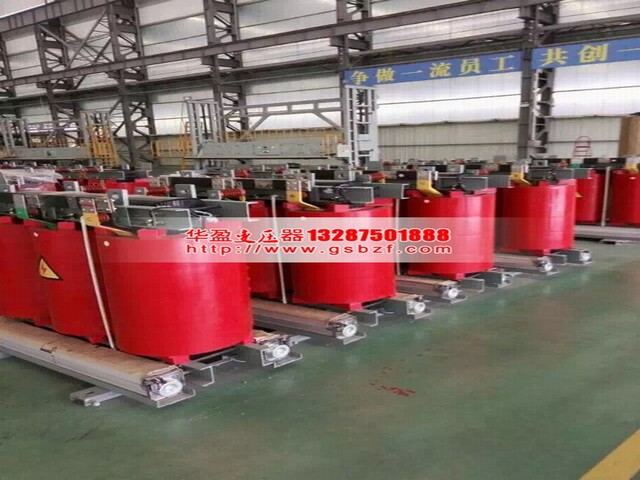

三相干式變壓器標明的容量基本都是三相容量，即三相繞組容量之和是50KVA。變壓器的實際出力能力，不但與變壓器的額定容量有關系，還與負荷性質有關系，與負荷的功率因數有關系，與變壓器的效率有關系，與變壓器內部損耗的高低有關系。
當負荷平衡、穩定，變壓效率為100%時，其實際功率能達到：P=Se×COSφ，可見功率因數越高，越接近1，變壓器的實際功率就越高，越接近視在功率。
一般來說，對50KVA的變壓器，當功率因數為0.85時，其實際輸出功率約為42.5KW。
短路電阻 R = 負載損耗 P /( 3 * 額定相電流的平方)
短路電抗 X = 根號(短路阻抗的平方 - 短路電阻的平方)
同理：激磁電阻 R = 空載損耗 P /( 3 * 額定相電流的平方)
激磁電抗 X = 根號(激磁阻抗的平方 - 激磁電阻的平方)
315KVA變壓器，10 / 0.4 KV：
dy11： 一次側額定相電流 I1 = 315 / 3 * 10 =10。5 A
參考阻抗：Z1 = 10 * 1000 / 10。5 = 952。4 Ω /
相短路阻抗Z = 4% * Z = 38。1 Ω /
相空載電流I0 = 10。5 * 1。1% = 0。1155 A
激磁阻抗 Z0 = 10 * 1000 / 0。1155 = 86580 Ω / 相Yyn0：
一次側額定相電流 I1 = 315 / √3 * 10 =18.2 A
參考阻抗：Z1 = 10 * 1000 /√3 * 18.2 = 317.3 Ω /
相短路阻抗Z = 4% * Z = 12.7 Ω / 相空載電流I0 = 18.2 * 1。1% = 0.2002 A
激磁阻抗 Z0 = 10 * 1000 / √3 * 0.2002 = 28839.5 Ω / 相
直流電阻測試是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。在通常情況下，用傳統的方法(電橋法和壓降法)測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔而研制開發的直流電阻快速測試儀。
